電動三通球閥是由角行程系列智能式執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，電動三通球閥具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。電動三通調節球閥廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。兩閥座密封電動三通球閥具有結構緊湊、外型美觀、密封性能好。電動三通球閥能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理。電動三通球閥不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。故稱之為電動三通換向球閥。
 |  |
|---|---|

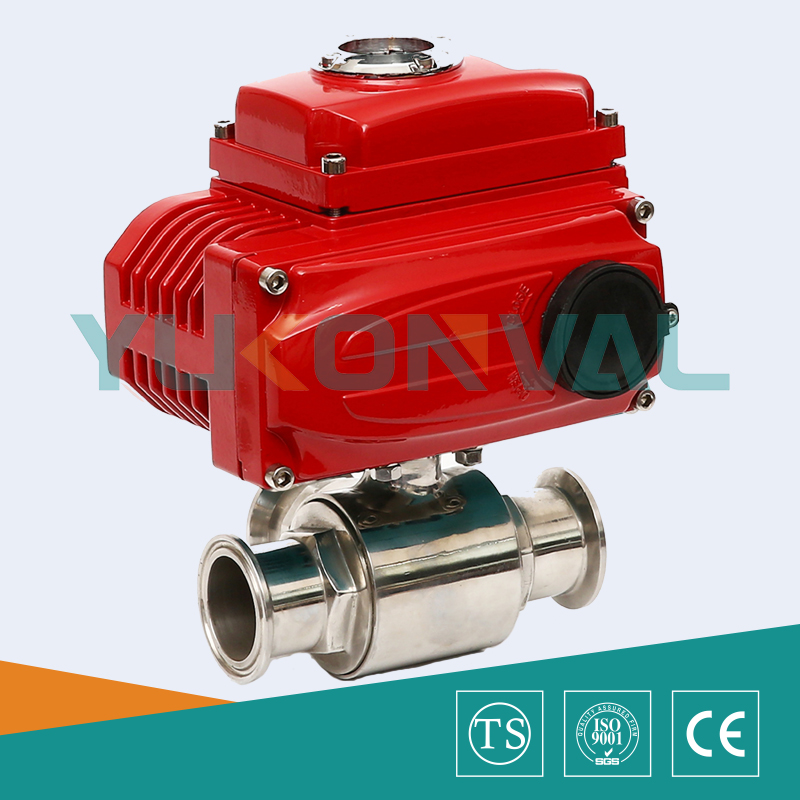

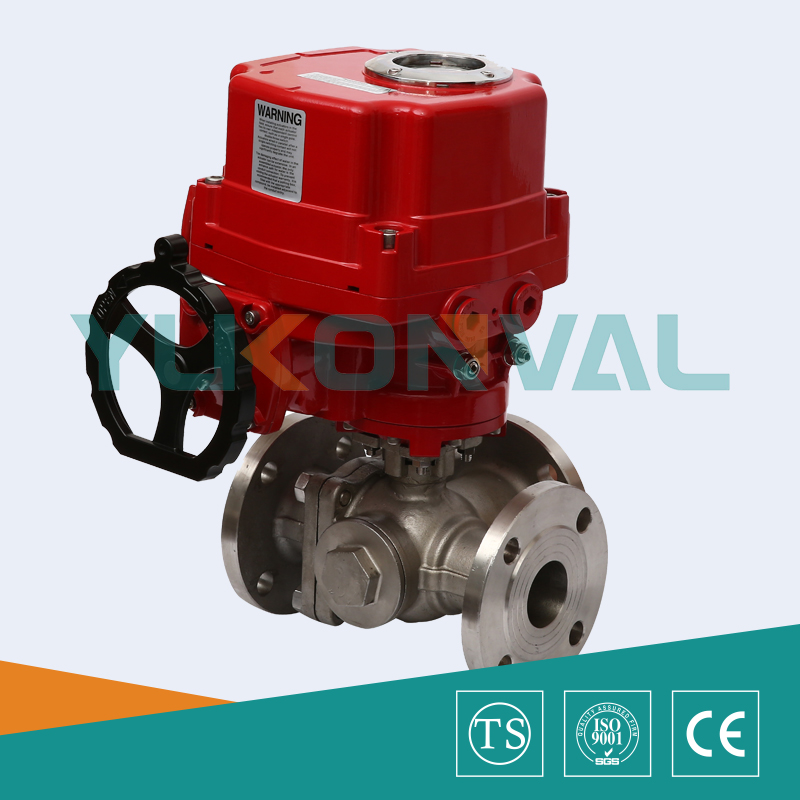

| 電動三通球閥（配BHV-TORK開關型執行器） | 衛生級電動三通球閥（配OV-TORK調節型執行器） |
 |  |
|---|---|

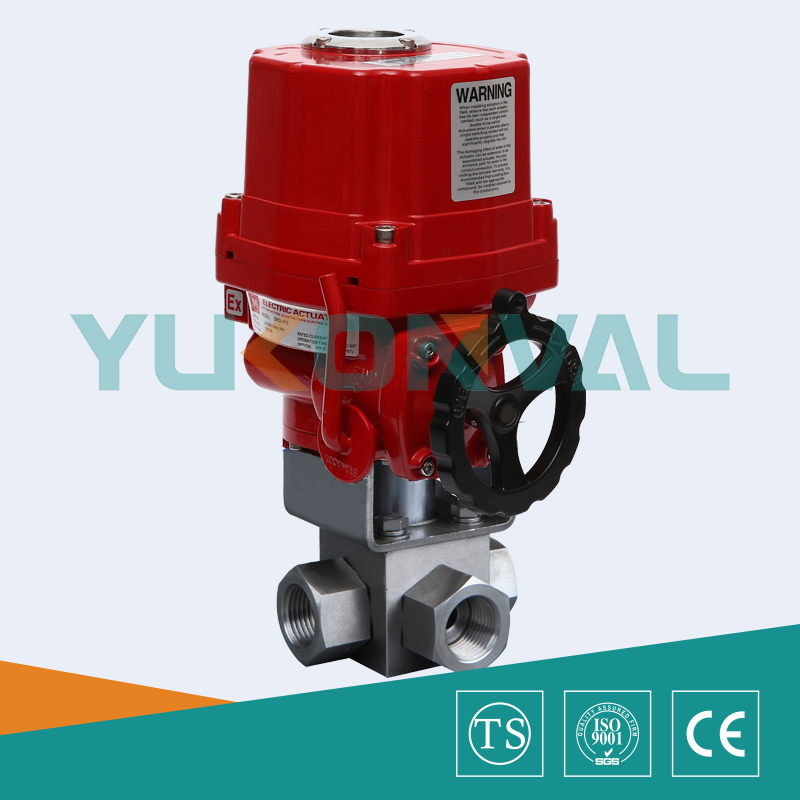

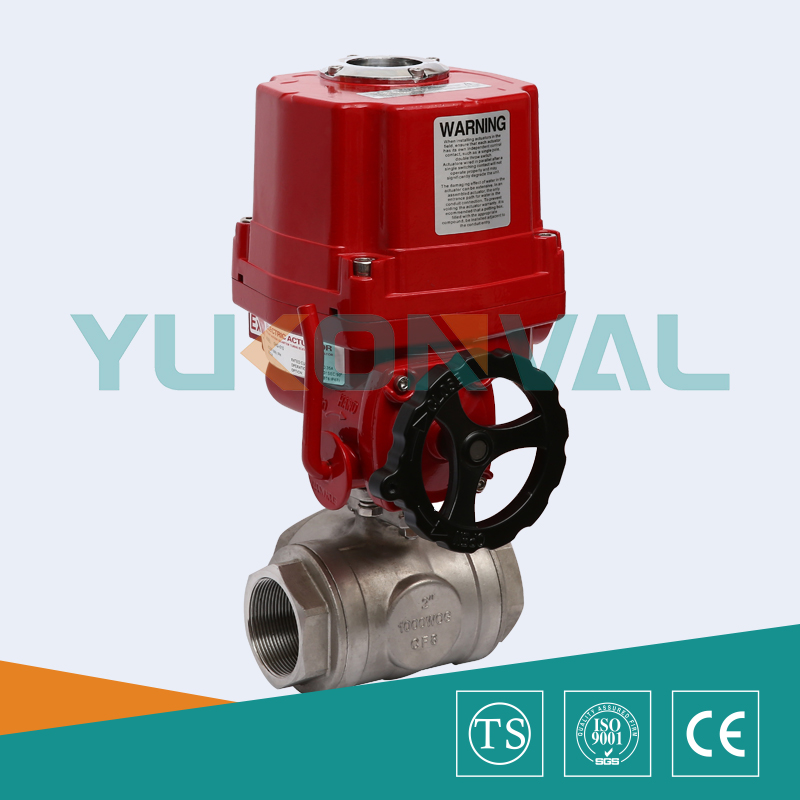

| 高壓電動三通球閥（配BHV-TORK開關型執行器） | 防爆電動三通內螺紋球閥（配BHV-TORK執行器） |
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 允許壓差(MPa) | ≤公稱壓力 | |||||||||||
| 動作范圍 | 0～90° | |||||||||||
| 閥體形式 | 二段分體式鑄造閥體 | |||||||||||
| 閥蓋形式 | 整體式 | |||||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||
| 連接方式 | 法蘭式、螺紋式(適用于1/2"～2") | |||||||||||
| 閥芯形式 | 三通球型閥芯 | |||||||||||
| 流量特性 | 近似快開特性 | |||||||||||
| 泄露量Q | 軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01% | |||||||||||
| 基本誤差 | ±1% | |||||||||||
| 回差 | ±1% | |||||||||||
| 死區 | ≤1% | |||||||||||
| 配置執行器型號 | OV-TORK、3810R、DZW、BV-TORK、PSQ電動執行機構 | |||||||||||
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |||||||||||
| 執行器類別 | 引進型OV-TORK系列執行器參數 | 引進型3610R系列執行器參數 | 引進型BHV-TORK系列執行器參數 |
|---|---|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | ||
| 輸出力矩 | 50N·M～2000N·M | 50N·M～1500N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90° | 0～90°、0°～270°可選 |
| 輸入信號 | 開關量、4～20mA模擬量 | 4～20mA模擬量信號 | 開關量、4～20mA模擬量信號 |
| 反饋信號 | 開關量、4～20mA模擬量 | 4～20mA模擬量信號 | 開關量、4～20mA模擬量信號 |
| 動作時間 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 過載保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP55 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 比例控制單元 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | AC可逆電機 | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2-PF 1/2〞進線線鎖 | 2個 PF 3/4” |
| 殼體材料 | 鋁合金 | 鋼，鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有較強防腐功能 | ||
| 采用優質的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 | |||
| 適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次 | |||
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |

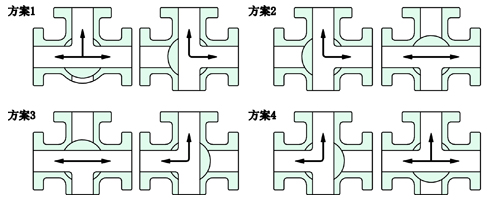

電動三通球閥分L型和T型，介質流通方向見下圖。L型電動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型電動三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，電動三通球閥一般采用三個閥座結構，亦可根據用戶要求采用四閥座結構。
 |  |
|---|---|
| "T"型電動三通球閥 流向示意圖 | "L"型電動三通球閥 流向示意圖 |
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
